Em sistemas de ventilação, a rotação do ventilador é um fator determinante para a vazão de ar e a pressão estática gerada. Para ventiladores acionados por motores de corrente alternada (AC), existe uma relação intrínseca e fundamental entre a frequência da rede elétrica e a velocidade de rotação do motor. Compreender essa relação é crucial para o correto dimensionamento, operação e otimização de sistemas de ventilação. Neste artigo, vamos explorar como a frequência da rede elétrica influencia a rotação de um motor AC e, consequentemente, o desempenho de um ventilador, além de discutir as implicações para a eficiência e o controle.

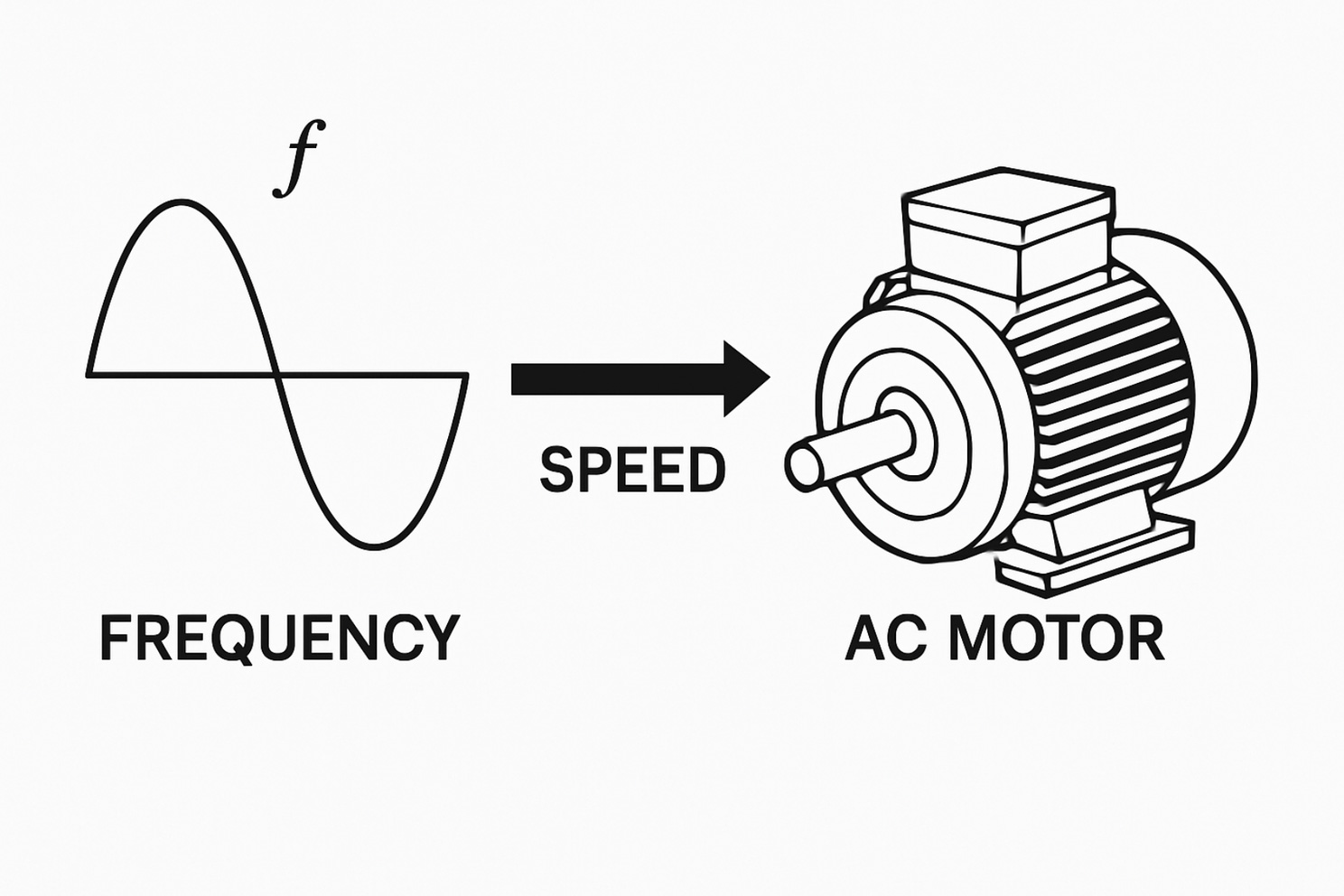

Os motores de indução AC, amplamente utilizados em aplicações de ventilação, operam com base no princípio do campo magnético girante. Quando uma corrente alternada trifásica é aplicada aos enrolamentos do estator, ela cria um campo magnético que gira a uma velocidade constante, conhecida como velocidade síncrona (Ns).
1. A fórmula da velocidade síncrona
A velocidade síncrona é diretamente proporcional à frequência da rede elétrica (f) e inversamente proporcional ao número de polos (P) do motor. A relação é dada pela fórmula:
Ns = (120 * f) / P
Onde: Ns = Velocidade síncrona em rotações por minuto (RPM) f = Frequência da rede elétrica em Hertz (Hz) * P = Número de polos do motor. Exemplo: Um motor de 4 polos conectado a uma rede de 60 Hz terá uma velocidade síncrona de (120 * 60) / 4 = 1800 RPM.
2. Rotação do rotor e escorregamento
Embora o campo magnético do estator gire na velocidade síncrona, o rotor do motor de indução nunca atinge essa velocidade. Há sempre uma pequena diferença, chamada de “escorregamento” (s). O escorregamento é necessário para induzir corrente no rotor e, assim, gerar o torque. A velocidade real do rotor (Nr) é calculada por:
Nr = Ns * (1 – s)
Onde: Nr = Velocidade real do rotor em RPM Ns = Velocidade síncrona em RPM * s = Escorregamento (geralmente expresso como uma fração ou porcentagem). Para a maioria dos motores de indução, o escorregamento é pequeno, variando de 2% a 5% em carga nominal. Isso significa que um motor de 4 polos em uma rede de 60 Hz, com Ns = 1800 RPM, pode ter uma rotação real de aproximadamente 1750 RPM.
3. Impacto na ventilação e controle de velocidade
A rotação do motor é diretamente transferida para o ventilador (se for acoplamento direto) ou através de um sistema de polias e correias. As Leis dos Ventiladores estabelecem a relação entre a rotação do ventilador e seu desempenho:

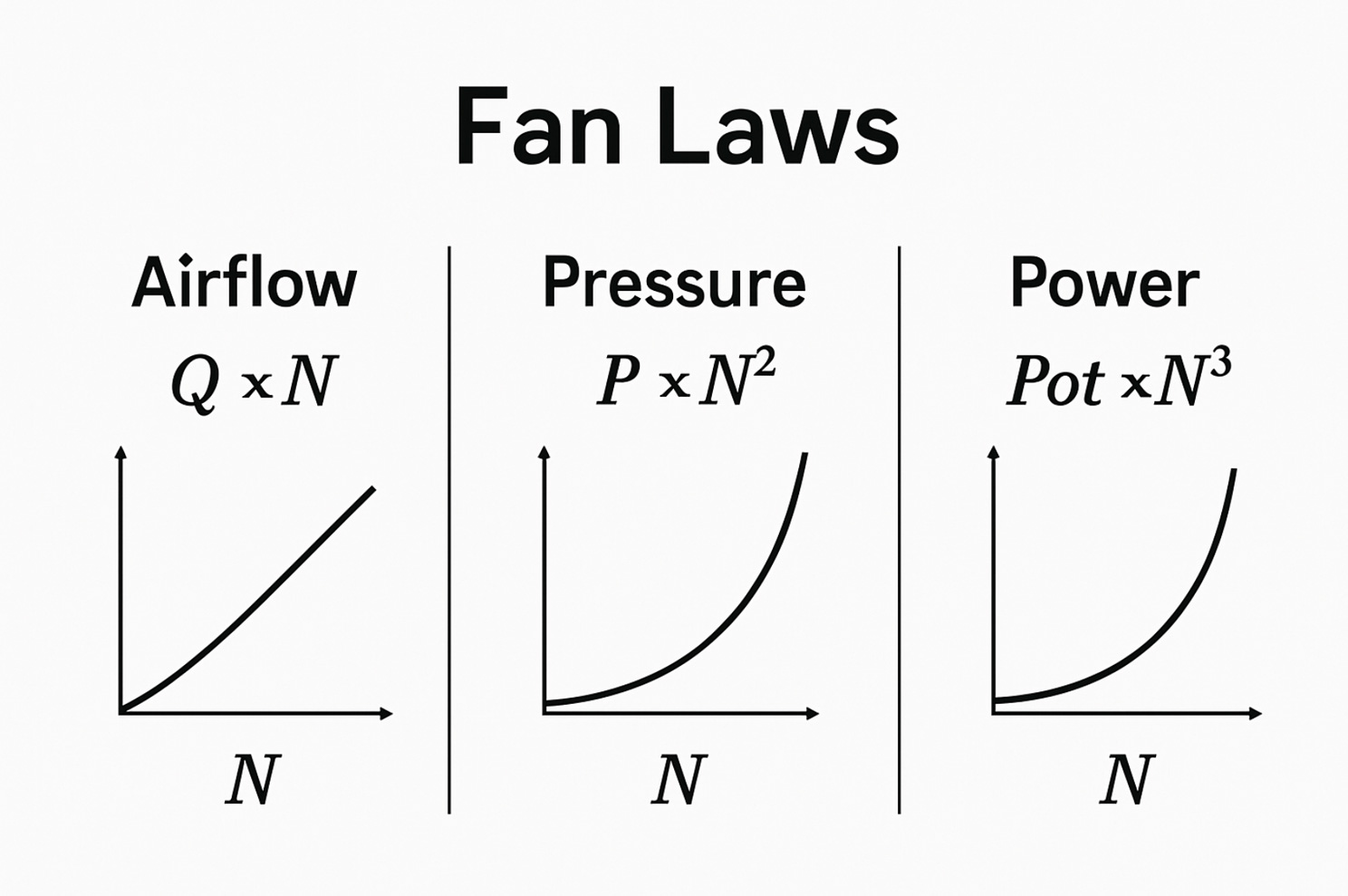

As Leis dos Ventiladores estabelecem a relação entre a rotação do ventilador e seu desempenho, e podem ser visualizadas da seguinte forma:
Isso significa que pequenas variações na rotação resultam em grandes variações na potência consumida. Em um motor AC convencional, a rotação é fixa pela frequência da rede e pelo número de polos. Para variar a rotação de um ventilador e, consequentemente, sua vazão e pressão, é necessário alterar a frequência da energia fornecida ao motor.
O papel do inversor de frequência
É aqui que o inversor de frequência (VFD) se torna indispensável. O VFD permite variara frequência da tensão aplicada ao motor, controlando assim sua velocidade de forma contínua e precisa. Isso possibilita:
- Controle de Vazão e Pressão: ajustar a vazão de ar do ventilador de acordo coma demanda real do sistema, otimizando o desempenho.
- Economia de Energia: como a potência consumida varia com o cubo da velocidade, uma pequena redução na rotação pode gerar uma economia de energia substancial. Por exemplo, reduzir a velocidade em 20% pode resultar em uma economia de energia de quase 50%.
- Partida e Parada Suaves: O VFD permite rampas de aceleração e desaceleração controladas, reduzindo o estresse mecânico no motor e no ventilador.

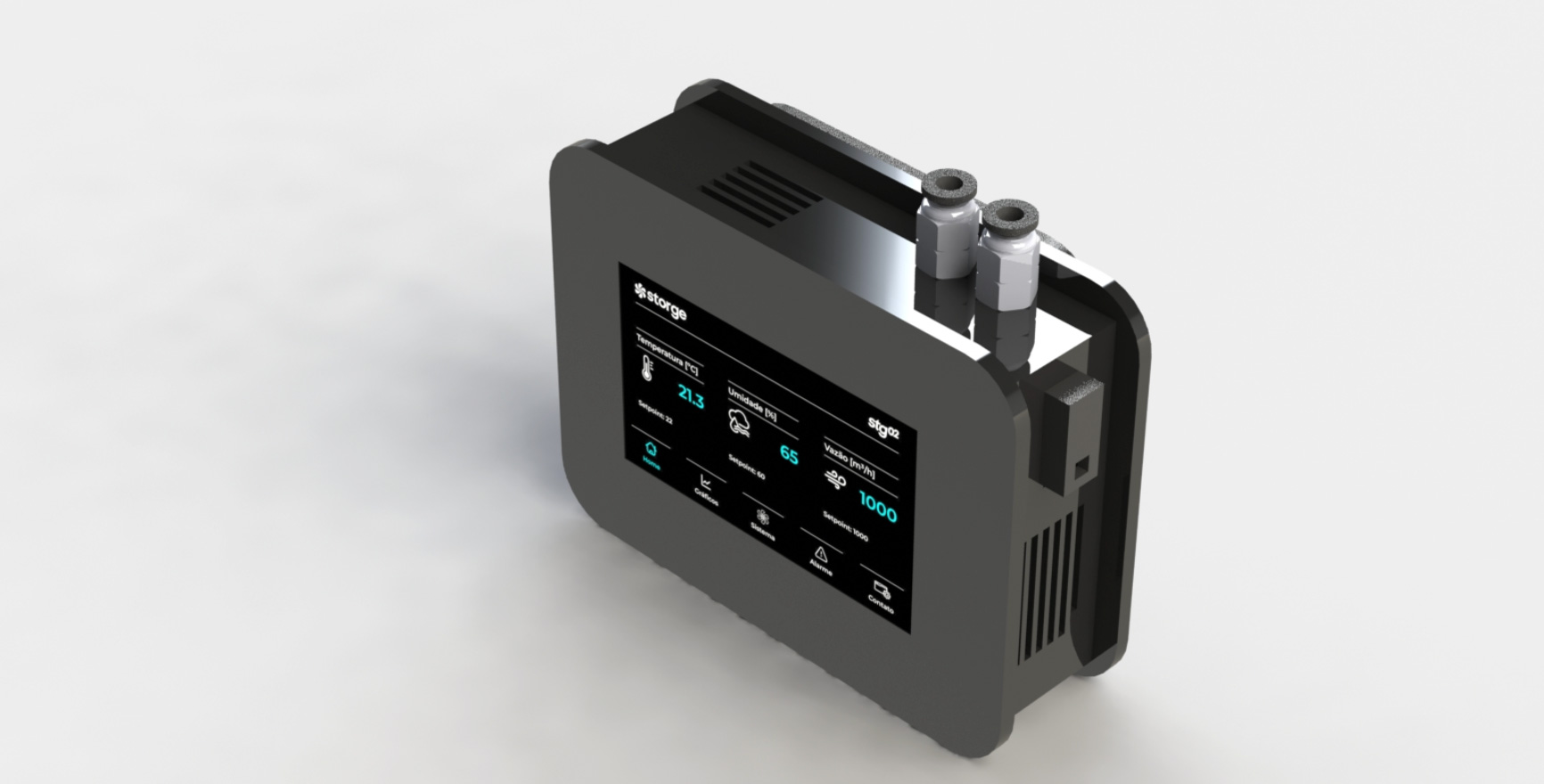

Controladores STG: otimizando o controle e a economia de energia
A linha de controladores STG complementa o uso de inversores de frequência, oferecendo uma forma altamente eficiente de gerar a referência de velocidade para o inversor. Isso resulta em um controle ainda mais preciso e uma significativa economia de energia. Os controladores STG são projetados para otimizar o desempenho do sistema de ventilação, adaptando-se às condições em tempo real e garantindo que o ventilador opere sempre no ponto mais eficiente.
A relação entre a frequência da rede elétrica e a rotação de um ventilador com motor AC é um conceito fundamental na engenharia de ventilação. Enquanto a frequência da rede define a velocidade síncrona do motor, o escorregamento determina a rotação real. Para aplicações que exigem controle preciso da vazão de ar e otimização da eficiência energética, o uso de inversores de frequência é essencial, pois permite variar a frequência e, consequentemente, a rotação do motor, adaptando o desempenho do ventilador às necessidades específicas do sistema. A linha de controladores STG complementa essa otimização, oferecendo uma forma eficiente de gerar a referência de velocidade para o inversor, resultando em controle preciso e economia de energia. Compreender essa dinâmica é crucial para projetar e operar sistemas de ventilação eficientes e econômicos.
