STG DRV

Comande o ventilador pela Rede STG ou pela interface local. Instalado junto ao ventilador ou à caixa de ventilação: relé para liga/desliga, saída 0–10 V para velocidade.

Solicitar cotação Ver ficha técnica
STG DRV, interface de comando de ventiladores
Aciona1 relé 10 Aliga/desliga de ventilador AC, conforme o equipamento
Modula1 saída 0–10 Vvelocidade proporcional de ventilador EC
RecebeRede STG sem fiocomandos de MINI, QAI, CPD ou controlador
OperaInterface localliga/desliga e velocidade, mesmo sem rede
Como funciona

Dois modos de comando, um só aparelho.

O DRV é a ponte entre a rede STG e o equipamento de ventilação. Fica junto ao ventilador e executa o comando, sem cabo dedicado de sinal.

Modo 01

Comando local

Liga/desliga e velocidade ajustados na própria interface do DRV. Funciona sem a rede.

STG DRV
STG DRV(AC por relé · EC por 0–10 V)
relé · 0–10 V
Ventilador WaveCaixa de ventilação
Ventilador ou caixaAC ou EC monofásico, conforme configuração
Modo 02

Comando pela Rede STG

Recebe comandos da Rede STG e aciona o ventilador. O MINI ou o QAI lê o ambiente e envia o comando sem fio; o DRV executa junto ao equipamento.

STG MINISTG QAI
STG MINI ou STG QAIleitura do ambiente e origem do comando
Rede STG sem fio
STG DRV
STG DRV(AC por relé · EC por 0–10 V)
relé · 0–10 V
Ventilador WaveCaixa de ventilação
Ventilador ou caixaAC ou EC monofásico, conforme configuração

Vários sensores podem comandar o mesmo DRV pela regra configurada. A seleção do acionamento depende do motor e da configuração do projeto; o DRV atende ventiladores monofásicos AC ou EC.

Retrofit com menos cabeamentoSem passagem de cabo de comando entre sensor e ventilador: menos tempo e custo de instalação.
Proporcional ou liga/desligaVelocidade fina de ventilador EC pela saída 0–10 V; liga/desliga de AC pelo relé de 10 A.
Operação local independenteO equipamento pode ser comandado na interface do DRV mesmo sem a rede.
Onde usar

Principais aplicações.

Garagem com ventilador de exaustão no teto
Garagens

Sensores de CO distribuídos e um DRV em cada jet fan ou exaustor, com resposta coordenada.

Ver aplicação →
Corte de um edifício com três salas ventiladas por demanda
Renovação de ar

Sensor no ambiente, DRV no ventilador AC ou EC, conforme o projeto.

Ver aplicação →

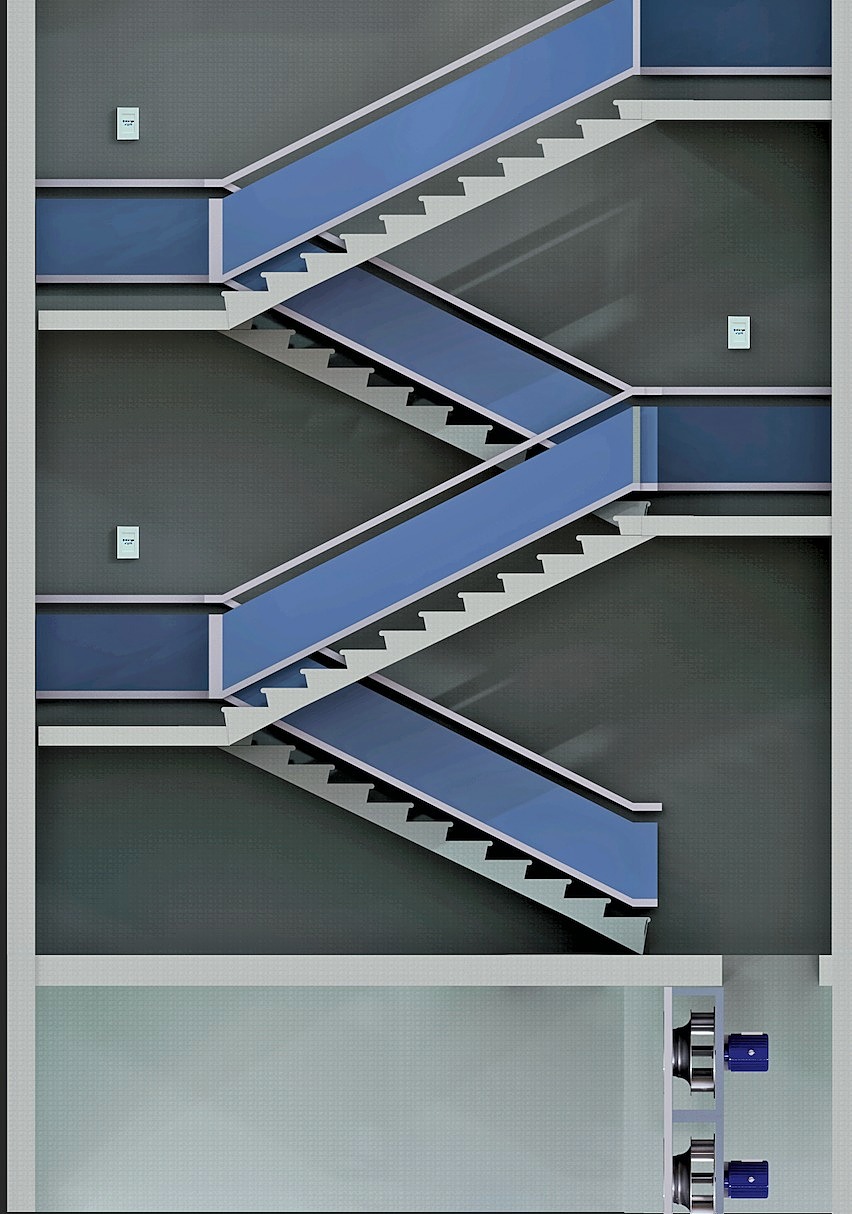

Corte de escada pressurizada com ventiladores
Pressurização de escadas

Acionamento do ventilador monofásico AC ou EC comandado pelo CPD, conforme o projeto.

Ver aplicação →
Você chega aqui porQuero controlar a ventilação por CO₂Como escolher →Você chega aqui porQuero comandar um ventiladorComo escolher →
Ficha técnica

Especificações do produto.

Limites das saídas e compatibilidade com o ventilador acionado são confirmados pela engenharia na cotação.

Solicitar ficha técnica →Manual ↗
Saída analógica
1 × 0–10 V, controle proporcional de velocidade (ventilador EC)
Saída digital
1 × relé 10 A, liga/desliga (ventilador AC, conforme o equipamento)
Ventiladores
AC ou EC monofásicos, conforme configuração do projeto
Comando
Local, pela interface do DRV · pela Rede STG sem fio, a partir de MINI, QAI, CPD ou controlador
Versão
Única, pronta para integrar ao sistema de ventilação
Onde fica
Junto ao ventilador ou à caixa de ventilação

STG DRV no seu projeto?

Informe o ventilador (AC ou EC, monofásico) e o sensor ou controlador que vai comandá-lo. A engenharia confirma a configuração e devolve a proposta.
