← Todas as aplicaçõesAplicação · Garagens

Ventilação e exaustão inteligente de garagens.

Sensores de CO distribuídos e comando em cada ventilador: a ventilação responde só quando e onde há poluente.

Falar sobre este projeto →Ver como funciona ↓
MedeCO distribuídosensores STG MINI pelos pavimentos
ComandaCada ventiladorum STG DRV por jet fan e por exaustor
CoordenaRede STG sem fiosem cabeamento de sinal entre sensores e comandos
AcompanhaInterface websupervisão remota, alarmes por nível de CO
Como funciona

Mede em vários pontos, responde onde precisa.

Garagens ventiladas em tempo integral consomem energia sem necessidade; ventiladas de menos acumulam CO. O sistema por demanda mede em vários pontos e coordena os ventiladores.

Rede de garagem

Do sensor ao ventilador, sem cabo de sinal

Sensores distribuídos fornecem as medições; os DRVs instalados em cada equipamento executam o comando. A resposta é coordenada: uma condição detectada em um ponto pode acelerar os ventiladores conforme a estratégia configurada.

STG MINI, sensor de CO
Sensores STG MINICO em vários pontos da garagem
rede STG sem fio
STG DRV
STG DRVum em cada ventilador · AC por relé · EC por 0–10 V
comanda
Ventiladores da garagem
Jet fanJet fans
direcionam o ar até a exaustão
Exaustor AFSW800Exaustores AFSW800
exaustão principal
O sistema montado

Na garagem, sem cabos de controle.

Sensores de CO nos pilares, um DRV em cada jet fan e em cada exaustor do shaft, todos na rede STG sem fio. Os jet fans empurram o ar pela laje até o shaft; os exaustores tiram o ar da garagem. Sem dutos, sem cabo de sinal.

Garagem com jet fans no teto, sensores nos pilares e três exaustores no shaft, cada ponto marcado com o símbolo da rede STG sem fio
Os símbolos marcam os pontos ligados à rede STG sem fio: sensores, jet fans e exaustores.
O sistema, em sequência
Jet fan 1DRVJet fan 2DRVJet fan 3DRVSTG MINI · COZona 1STG MINI · COZona 2AFSW800 1AFSW800 2AFSW800 3
Conectado à rede STG sem fioFluxo de ar

Configuração ilustrativa: dois sensores STG MINI de CO, três jet fans com DRV e três exaustores AFSW800. A quantidade e a posição dependem de cada garagem.

  1. 01 · MediçãoSensores de CO distribuídosSensores STG MINI de CO (e outras grandezas conforme o pacote) ficam distribuídos pela garagem.
  2. 02 · ComandoUm DRV por ventiladorCada jet fan e ventilador de exaustão recebe um STG DRV, que executa o comando por saída analógica ou relé.
  3. 03 · CoordenaçãoResposta coordenadaA rede STG coordena a resposta: uma condição relevante detectada em um ponto pode acelerar os ventiladores conforme a estratégia configurada.
Em obra

Jet fans no teto, exaustão na ponta.

Jet fans direcionam o ar até o ponto de exaustão; ventiladores axiais fazem a exaustão principal. Sem dutos, sobra pé-direito e sobram vagas.

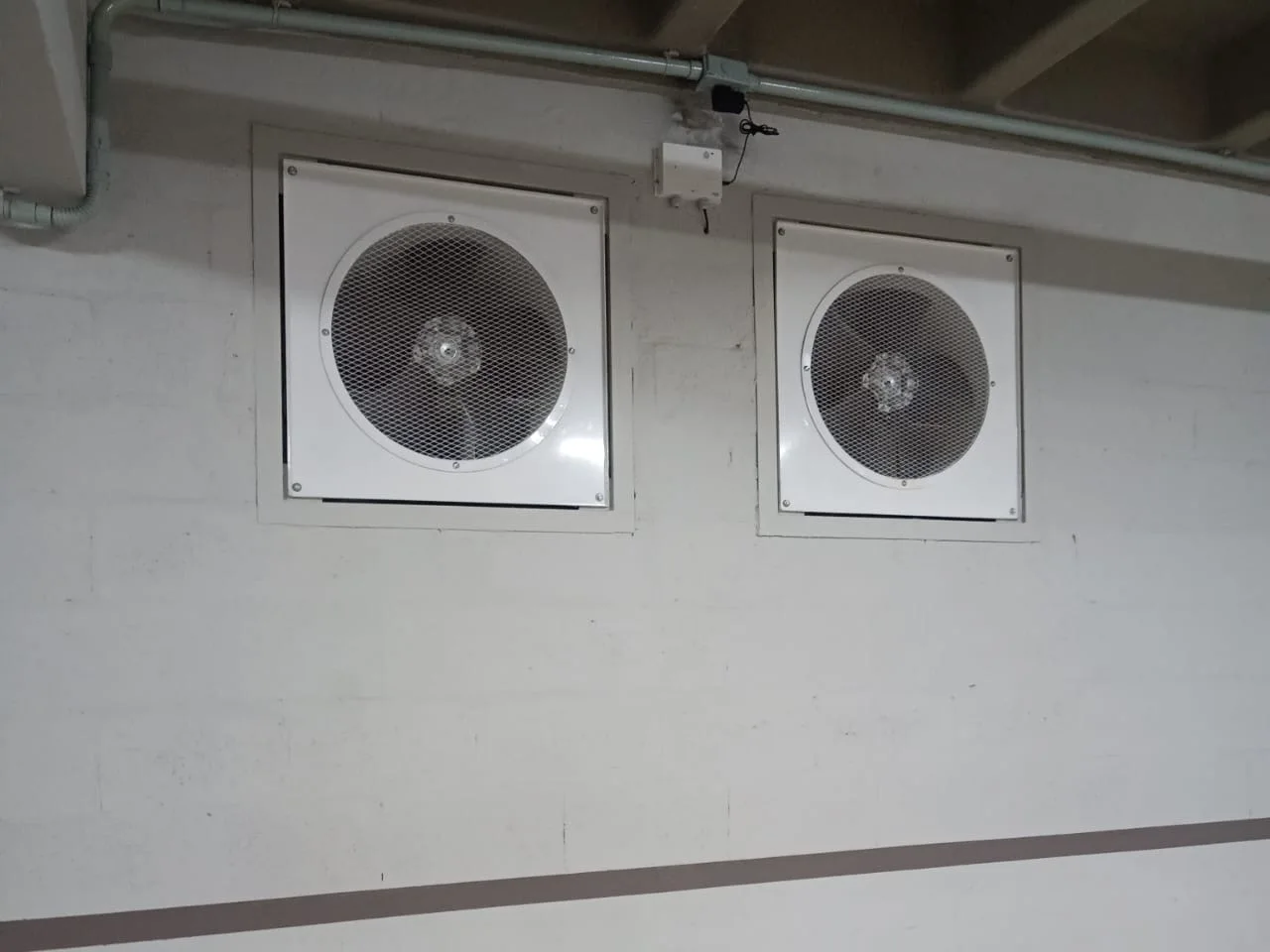

Ventiladores axiais de exaustão instalados em garagem
Exaustores axiais na saída de ar
Jet fan instalado no teto de uma garagem coberta
Jet fan em garagem coberta
O que o sistema entrega

Mais vagas, menos consumo.

  • Controle automático por COSensores distribuídos modulam os jet fans pela pior leitura de CO. A ventilação responde à ocupação real.
  • Sem dutos, mais vagasJet fans no teto direcionam o ar até a exaustão principal. Sem rede de dutos, o pé-direito e as vagas ficam livres.
  • Supervisão em tempo realInterface web para configuração e acompanhamento remoto, com alarmes e alertas por nível de CO.
Recursos

O que vem no sistema.

  • Rede sem fio entre sensores e comandos, sem cabeamento de sinal
  • Modulação dos jet fans pela pior leitura de CO
  • Ventilador axial com controle de pressão negativa constante
  • Alarmes e alertas automáticos por nível de CO
  • Integração com sistemas de detecção e controle de incêndio
  • Interface web para configuração e supervisão remota
  • Eliminação de dutos: mais vagas de estacionamento
  • Garagens comerciais
  • Garagens residenciais
  • Shoppings
  • Subsolos corporativos
Componentes

Quem faz o quê.

Catálogo →
STG MINI
STG MINI

Sensores de CO distribuídos pela garagem.

NecessárioVer ficha →
STG DRV
STG DRV

Comando em cada jet fan e exaustor, pela rede STG.

NecessárioVer ficha →
Jet fanExaustor AFSW800
Jet fans e exaustores AFSW800

Movimentação do ar. A inclusão no fornecimento é definida por projeto.

Conforme o projeto
Fornecimento

O que a Storge entrega e o que precisa saber.

Entrega
Sensores e DRVs conforme o projeto. Ventiladores conforme decisão comercial: catálogo próprio ou parceiro.
Para cotar
Área e pavimentos da garagem · ventiladores existentes ou previstos · exigências do Corpo de Bombeiros.
Normas
NBR 16401 e as exigências de controle de fumaça aplicáveis ao projeto.
Falar com a engenharia →Solicitar documentação
Perguntas frequentes

Antes de cotar, o que perguntam.

Cotação

Informe a garagem. A Storge dimensiona o sistema.

Você envia os dados básicos da garagem pelo formulário ou pelo WhatsApp. A engenharia confere a configuração e devolve a proposta.

  1. 01 · Retorno no WhatsAppEm horário comercial, de segunda a sexta, das 8h às 18h.
  2. 02 · Dados da garagemÁrea, pavimentos, ventiladores existentes ou previstos e exigências do projeto.
  3. 03 · Proposta dimensionadaSensores, comandos e estratégia de ventilação, com escopo e investimento.
