Pressurização de escadas
Pressurização de escadas de emergência
Sistema crítico de segurança à vida com controle preciso de pressão positiva para manter rotas de fuga livres de fumaça.
- Pressão positiva constante (~50 Pa) nas rotas de fuga
- Ajuste dinâmico e imediato à abertura de portas corta-fogo
- Algoritmo PI para controle preciso e estável de pressão
- Conformidade com as exigências do Corpo de Bombeiros
- Configuração Fan Wall com redundância operacional total
- Interface web para monitoramento e ajuste remoto
Nossa filosofia
Segurança que não pode falhar
dos seus projetos
Segurança
certificada
Mantém a pressão positiva exigida pelo Corpo de Bombeiros nas rotas de fuga, garantindo a evacuação segura e evitando a inalação de fumaça em situações de emergência.
Controle
dinâmico
O sensor de pressão diferencial detecta instantaneamente a abertura ou fechamento de portas corta-fogo, ajustando a rotação dos ventiladores em tempo real para manter o setpoint estável.
Redundância
total
A configuração Fan Wall com múltiplos ventiladores BL-PF2 garante continuidade operacional mesmo em caso de falha de um módulo, sem interrupção do sistema de segurança.
Recursos principais
- Algoritmo PI para manutenção de pressão interna constante
- Resposta imediata a variações de pressão por abertura de portas
- Configuração Fan Wall modular e escalável
- Monitoramento remoto via interface web nativa
- Alarmes e alertas automáticos de falha
- Operação contínua com redundância operacional
COMPONENTES
COMPONENTES DO SISTEMA
Ventiladores AC E EC

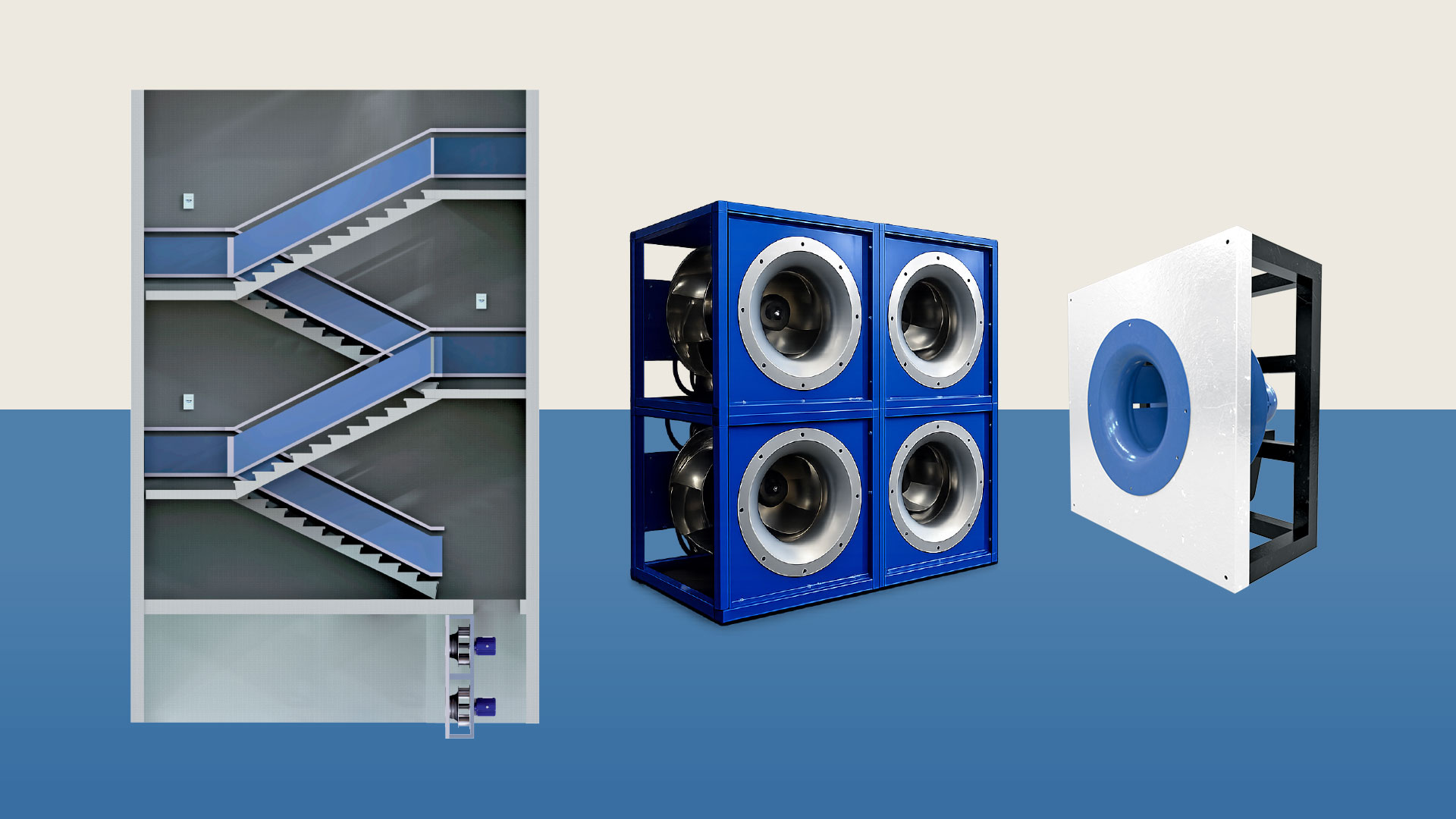

- BL-PF2 - Ventilador centrífugo plenum ideal para configuração Fan Wall, assegurando redundância e estabilidade operacional nas escadas pressurizadas
Controle e automação
- STG-CPD VS1 - Controlador central com algoritmo PI para manutenção de pressão interna constante
- Sensor de pressão diferencial - Leitura em tempo real para ajuste dinâmico e imediato da rotação dos ventiladores
Entradas analógicas
- AI1 - 0–10 Vcc
- AI2 - 0–10 Vcc (NTC10K mediante alteração física)
- AI3 - uso geral 0–10 Vcc
Saídas digitais (relé)
- Insuflamento ON/OFF
- Resfriamento ON/OFF
- Aquecimento ON/OFF
- Umidificador, damper, luz UV ou aquecimento em 2º estágio
Saídas analógicas
- AO0 - umidificador / damper / aquecimento 0–10 V
- AO1 - aquecimento PWM
- AO2 - resfriamento 0–10 V ou sinal personalizado
- AO3 - insuflamento 0–10 V
