Renovar o ar
Renovar o ar apenas quando necessário
Sistema crítico de segurança à vida com controle preciso de pressão positiva para manter rotas de fuga livres de fumaça.
Controle inteligente por demanda

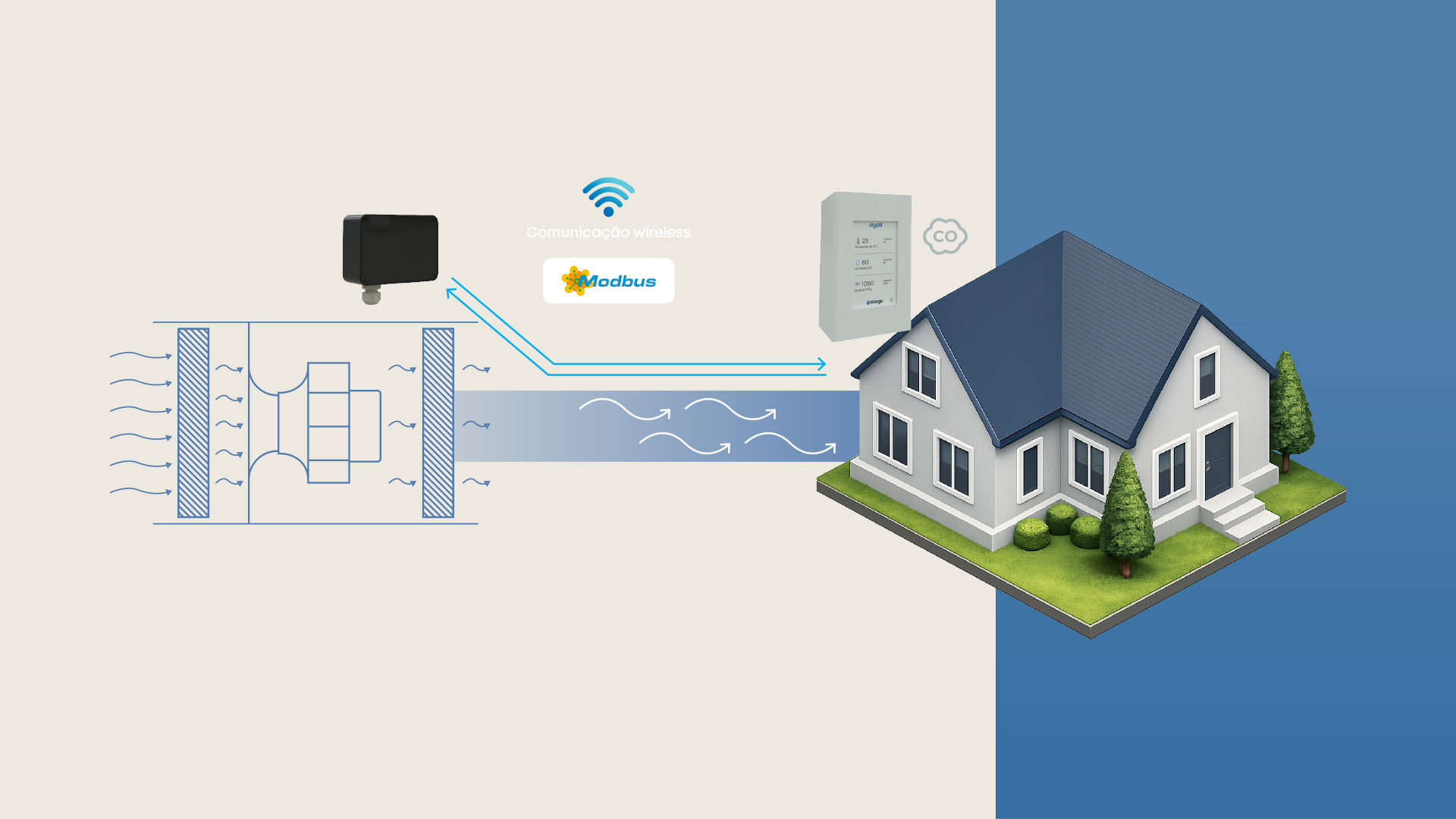

Os sensores de CO₂ comunicam-se em rede e ajustam automaticamente a ventilação conforme a ocupação real dos ambientes. O sistema pode operar utilizando lógica por pior caso, média dos ambientes ou zonas específicas, garantindo renovação de ar eficiente e automática.
- Pressão positiva constante (~50 Pa) nas rotas de fuga
- Ajuste dinâmico e imediato à abertura de portas corta-fogo
- Algoritmo PI para controle preciso e estável de pressão
- Conformidade com as exigências do Corpo de Bombeiros
- Configuração Fan Wall com redundância operacional total
- Interface web para monitoramento e ajuste remoto
Nossa filosofia
Segurança que não pode falhar
dos seus projetos
Controle inteligente
por demanda
Os sensores de CO₂ comunicam-se em rede e ajustam automaticamente a ventilação conforme a ocupação real dos ambientes. O sistema pode operar utilizando lógica por pior caso, média dos ambientes ou zonas específicas, garantindo renovação de ar eficiente e automática.
Eficiência
energética real
A ventilação opera somente quando necessário e exatamente na vazão necessária. O sistema pode controlar motores EC ou inversores de frequência, reduzindo significativamente o consumo energético em comparação a sistemas convencionais de renovação com vazão fixa.
Automação
simplificada
A solução integra ventilação, sensores, filtros e dampers em uma arquitetura dedicada e simplificada, eliminando a complexidade de PLCs genéricos e reduzindo infraestrutura, cabeamento e tempo de comissionamento.
Recursos principais
- Controle baseado em CO₂, VOCs, temperatura e umidade
- Comunicação entre múltiplos sensores em rede
- Controle de ventilação On-Off ou proporcional
- Operação por pior caso ou média dos ambientes
- Ajuste automático da ventilação conforme ocupação real
- Alarmes de saturação de filtros
- Controle de dampers motorizados
- Interface web nativa sem necessidade de aplicativos
- Comunicação Modbus RTU RS485 para integração com BMS
- Compatível com motores EC e inversores de frequência
COMPONENTES
COMPONENTES DO SISTEMA
Ventilação
- BL-VB - Gabinete de ventilação para sistemas de renovação de ar em escritórios, clínicas, escolas e ambientes comerciais, com versões AC e EC.
- BL-VBQ - Versão de alta pressão para aplicações com maior perda de carga e redes de dutos mais extensas.
Sensoriamento
- STG-mini - Sensor inteligente de ambiente para monitoramento de CO₂, qualidade do ar, temperatura e umidade em tempo real.
- STG-mini+ - Sensor diferencial dedicado para monitoramento da saturação dos filtros e confirmação de fluxo de ar.
Automação
- STG Controller - Controlador central para gerenciamento da ventilação, lógica de renovação, filtros e dampers, com comunicação nativa entre sensores e equipamentos.
Entradas analógicas
- AI1 - 0–10 Vcc
- AI2 - 0–10 Vcc (NTC10K mediante alteração física)
- AI3 - uso geral 0–10 Vcc
Saídas digitais (relé)
- Insuflamento ON/OFF
- Resfriamento ON/OFF
- Aquecimento ON/OFF
- Umidificador, damper, luz UV ou aquecimento em 2º estágio
Saídas analógicas
- AO0 - umidificador / damper / aquecimento 0–10 V
- AO1 - aquecimento PWM
- AO2 - resfriamento 0–10 V ou sinal personalizado
- AO3 - insuflamento 0–10 V
