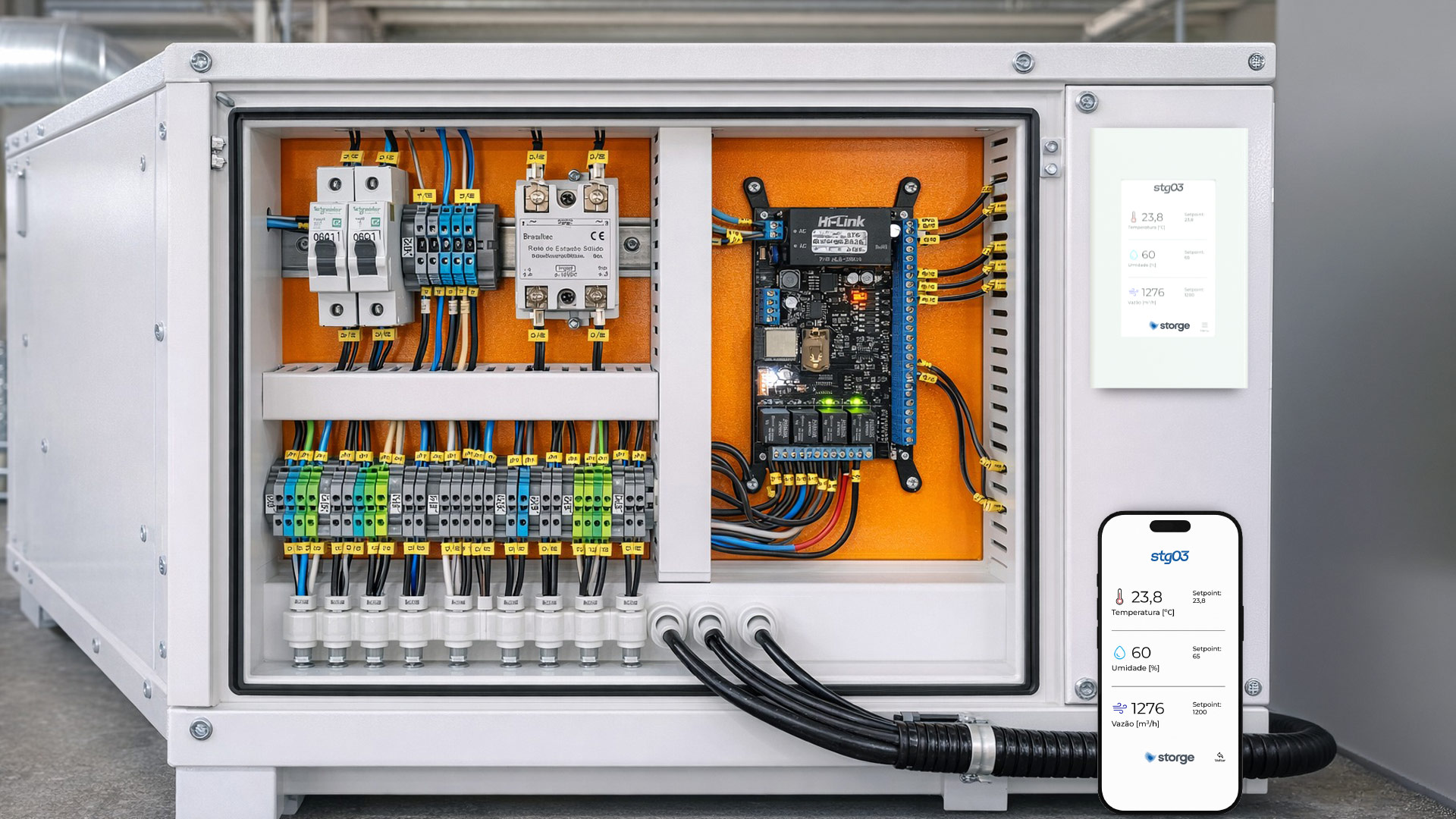

Quadro completo de automação para Unidades de Tratamento de Ar
Quadro de automação completo e compatível com todos os fabricantes de unidades de tratamento de ar, fancoletes, fancoil e AHU’s do Brasil
- Compatível com água gelada, VRF e VRV
- Controle de vazão, resfriamento, válvulas, aquecimento, damper e luz UV
- Sensores de temperatura, umidade e transdutor de pressão
- Lógica pronta para controle de umidade
- Segurança contra falhas
- Alarmes e alertas
Nossa filosofia
Arquitetura
dos seus projetos
Controle
total
Controla ventiladores AC ou EC, válvulas de expansão proporcionais e/ou válvulas on/off, baterias de aquecimento, dampers, Luz UV e monitora falhas, alertas e saturação dos filtros.
Flexibilidade
de instalação
Operação com todas as máquinas de tratamento de ar do mercado, ideal para hospitais, farmacêuticas, laboratórios e processos industriais.
Sensores
embutidos
Temperatura, umidade e transdutor de pressão.
Recursos principais
- Comunicação sem fio da IHM com sensores e o quadro elétrico
- Substituição de quadros caros
- Quadro compacto com automação de alto nível
- Interfaces web, IHM 4.3” touchscreen e ModBus RS 485
CONEXÕES
CONEXÕES DISPONÍVEIS
Alimentação
- 220/380 - Trifásico ou Monofásico (Dependendo das periféricos da máquina)
Conexões pneumáticas
- Pressão diferencial (+/–) para medição e controle de vazão (fator K)
Entradas digitais
- DI0 - pressostato filtro 1
- DI1 - pressostato filtro 2
- DI2 - pressostato filtro 3
- DI3 - termostato de segurança
Entradas analógicas
- AI1 - 0–10 Vcc
- AI2 - 0–10 Vcc (NTC10K mediante alteração física)
- AI3 - uso geral 0–10 Vcc
Saídas digitais (relé)
- Insuflamento ON/OFF
- Resfriamento ON/OFF
- Aquecimento ON/OFF
- Umidificador, damper, luz UV ou aquecimento em 2º estágio
Saídas analógicas
- AO0 - umidificador / damper / aquecimento 0–10 V
- AO1 - aquecimento PWM
- AO2 - resfriamento 0–10 V ou sinal personalizado
- AO3 - insuflamento 0–10 V
